Проверка автоматизации SMPS Проверка программного обеспечения В4.1 для испытаний мощности

Программное обеспечение для тестирования автоматизации питания/ Может испытать несколько и группированных источников питания для увеличения производственной мощности

Программное обеспечение для автоматизированных испытаний мощности V4.1 предназначено в основном для модульных систем тестирования мощности Top-Smart:

1. Соответствует требованиям Energy Star (ENERGY STAR) и IEC 62301 для измерений.

2Проводит параллельное сканирование штрих-кодов во время тестирования, значительно улучшая скорость тестирования.

3Поддерживает одновременное тестирование нескольких источников питания для одной группы, что значительно увеличивает мощность производственной линии.

4. Поддерживает упрощенный китайский, традиционный китайский и английский языки с удобным интерфейсом, который легко изучить.

5Поддерживает добавление любых устройств с интерфейсами GPIB, RS-232, USB и т.д.

6Мощные возможности анализа отчетов.

7.Обширные функции управления информацией.

8.Может напрямую генерировать выход Excel.

9Различные функции генерации графики.

10. Поддерживает интерфейс информационной системы производства (ShopFloor).

Основное описание интерфейса выполнения испытаний:

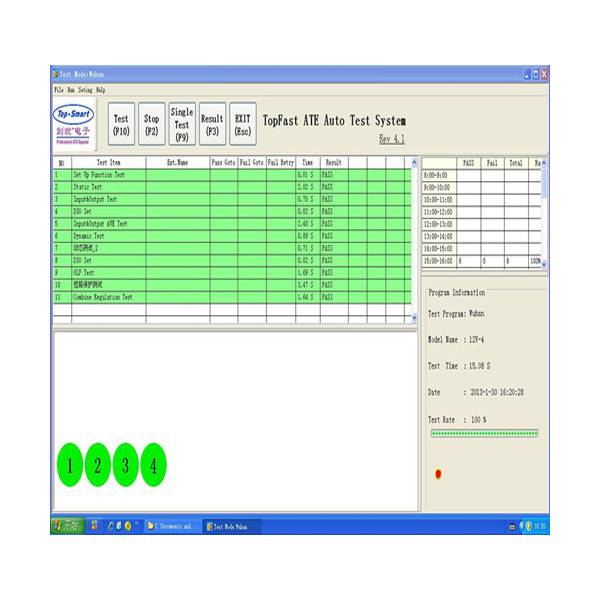

Нажатие кнопки TEST на главном экране программного обеспечения системы испытания мощности TopSmart1100 немедленно запускает программу управления выполнением.Эта программа начнет инициализацию всех устройств, установленных в программе "H / W Config" и отобразить результаты инициализации в нижней левой области отображения тестового процессаНа следующем изображении показан главный экран программы управления исполнением: Главный экран программы управления исполнением разделен на четыре части, расположенные против часовой стрелки следующим образом:Площадь отображения скорости прямого пропуска, область отображения программ, область отображения процессов и область отображения тестового контента.

Область отображения скорости прямого пропуска:

Эта область отображает количество PASS, количество fail и скорость прямого прохождения в течение определенного пользователем периода времени (период времени устанавливается пользователем) в процессе тестирования.

Область отображения программы:

■ Программа испытаний

■ Название модели

■ Время испытаний

■ Дата

■ Процент испытаний

Область отображения процесса:

Эта область отображает текущее состояние, включая инициализацию в процессе, тестирование в процессе и отображение результатов теста.

Область отображения программы:

Каждый элемент теста в запущенной программе теста отображается в таблице этой области.Результаты одного шага показываются зеленым для PASS и красным для FAIL.

Область отображения данных испытания:

В процессе испытаний данные испытаний будут отображаться в режиме реального времени в левом нижнем углу окна.Данные испытаний, и результаты одноступенчатого испытания продукта.

Онлайн-управление приборами:

При выборе опции On_Line Control на главном экране отображается следующее окно.и регулировать соединения приборов, проводки оборудования и светильники.
